귀하의 파이프라인에 적합한 ANSI 표준 플랜지는 무엇입니까?

ANSI 표준 플랜지 북미 산업 시설의 압력 배관 시스템에 대한 주요 기계적 연결 방법을 제공합니다. 이 가이드에서는 조달 엔지니어와 배관 설계자에게 중요한 압력 온도 등급, 표면 유형 및 재료 사양을 검토합니다.

ANSI 표준 플랜지란 무엇이며 어떻게 발전했나요?

ANSI(American National Standards Institute)는 원래 플랜지 치수 표준을 발표했으며 ASME(American Society of Mechanical Engineers)는 이후 이를 유지하고 업데이트했습니다. 현재 활성 표준에는 공칭 직경이 최대 24인치인 플랜지에 대한 ASME B16.5와 더 큰 직경에서 60인치에 이르는 ASME B16.47이 포함됩니다.

주요 분류 시스템은 다음과 같습니다.

• 무차원 압력-온도 등급을 나타내는 150, 300, 600, 900, 1500 및 2500으로 지정된 압력 등급
• RF(Raised Face), FF(Flat Face), RTJ(Ring Type Joint)를 포함한 페이스 유형
• 용접 호환성을 위해 파이프 일정과 일치하는 보어 구성

Jiangyin Zhonghai Precision Machinery Co., Ltd.는 정밀 플랜지 및 단조품을 전문으로 하는 PED, TUV 및 TS 자격을 갖춘 ISO 9001 인증 제조업체로 운영됩니다. 이 회사는 GB, ASME, ASTM, JIS, EN 및 DIN 표준에 따라 파이프 플랜지, 단조 플랜지, 가공 플랜지 및 관련 부품을 생산하여 완전 맞춤형 도면 기반 제조를 지원합니다. 생산 범위는 1/2인치 ~ 60인치, 단일 부품 무게는 최대 10톤, 최대 치수는 4미터입니다. 완전한 사내 기능에는 단조, 가열, CNC 터닝, 드릴링 및 대량 생산과 복잡한 가공 부품을 처리하는 검사 라인이 포함됩니다.

5가지 주요 사양에 대한 기술적 분석

1. 저압 슬립온 구성: ansi 표준 플랜지 150lb 슬립온

클래스 150은 주변 온도의 물, 증기 및 중요하지 않은 공정 유체에 적합한 가장 낮은 표준 압력 등급을 나타냅니다. 슬립온 플랜지는 파이프 끝단 위로 미끄러져 들어가고 양쪽을 필렛 용접하므로 좁은 공간에도 쉽게 설치할 수 있습니다.

클래스 150 탄소강의 압력-온도 등급:

• 주변 온도(100°F)에서 최대 압력 285psi
• 400°F에서 140psi까지 압력 감소
• 750°F에서 20psi까지 압력 감소

설치 비용 비교:

ANSI 표준 플랜지 150lb 슬립온 구성은 설치 속도가 피로 저항 요구 사항보다 중요한 유틸리티 배관, HVAC 시스템 및 저압 프로세스 라인에 적합합니다.

2. 고압 용접 넥 설계: ANSI 표준 플랜지 용접 넥 스케줄 40

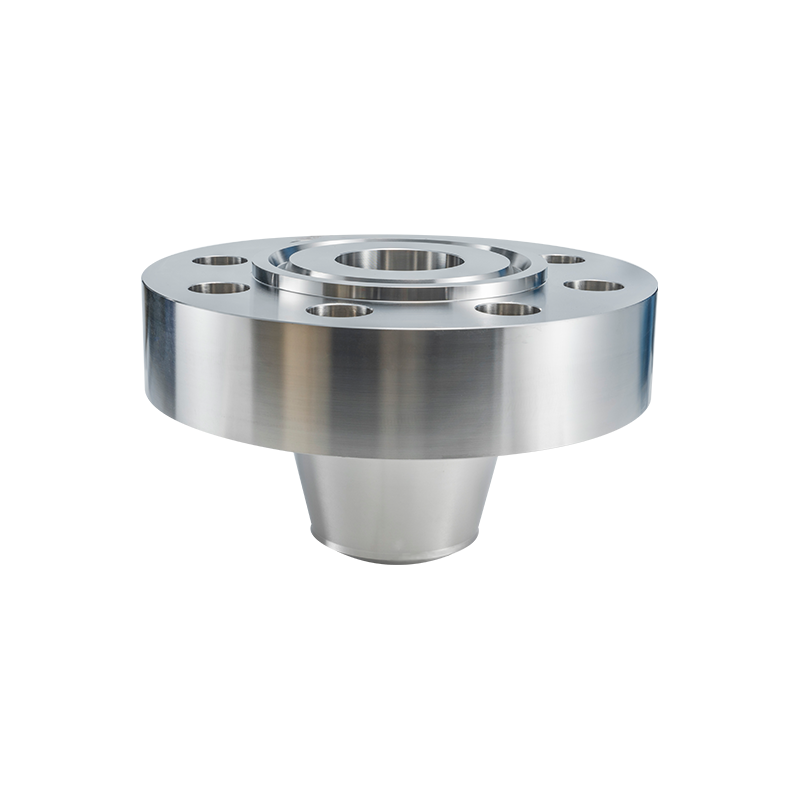

웰드 넥 플랜지에는 파이프 벽 두께에 맞게 부드럽게 전환되는 테이퍼형 허브가 통합되어 있습니다. 이 형상은 굽힘 응력을 분산시키고 중요한 접합부에 구조적 강화를 제공합니다.

Schedule 40 파이프 치수에 따라 보어 호환성이 결정됩니다.

• 2인치 스케줄 40: 60.3mm OD, 3.91mm 벽, 52.5mm ID
• 4인치 스케줄 40: 114.3mm OD, 6.02mm 벽, 102.3mm ID
• 6인치 Schedule 40: 168.3mm OD, 7.11mm 벽, 154.1mm ID

플랜지 유형 성능 비교:

는 ANSI 표준 플랜지 용접 넥 일정 40 조합은 화학 공장 및 정유소의 공정 배관에 대한 가장 일반적인 사양을 나타내며 압력 용량과 표준 재료 가용성의 균형을 유지합니다.

3. 폐쇄 및 격리 용도: ANSI 표준 플랜지 블라인드 돌출면

블라인드 플랜지는 배관 시스템을 종료하거나 유지 관리 중에 장비를 격리합니다. 돌출된 면은 개스킷 압축을 위해 정밀하게 가공된 밀봉 표면을 제공합니다.

페이스 마감 사양은 다음과 같습니다.

• 비금속 개스킷의 경우 125-250마이크로인치 AARH(산술 평균 거칠기 높이)
• 나선형으로 감긴 개스킷용 63-125 마이크로인치 AARH
• 링형 조인트용 32-63 마이크로인치 AARH

블라인드 플랜지 기능 비교:

ANSI 표준 플랜지 블라인드 볼록면 사양에 따라 정밀한 면 가공 및 가스켓 호환성 검증이 필요합니다. 견고한 구조는 어느 방향에서나 전체 시스템 압력을 견딜 수 있어 용기 진입 및 파이프라인 부분 유지 관리를 위한 안정적인 격리를 제공합니다.

4. 탄소강 재료 등급 : ansi 표준 플랜지 탄소강 a105

ASTM A105는 주변 및 고온 서비스를 위한 단조 탄소강 배관 부품을 지정합니다. 이 등급은 비용 효율성과 기계적 신뢰성으로 인해 산업용 플랜지 응용 분야에서 가장 많이 사용됩니다.

화학 성분 요구 사항:

• 용접성을 위한 탄소 최대 0.35%
• 강도를 위한 망간 0.60-1.05%
• 탈산용 실리콘 0.10~0.35%
• 인과 황 각각 최대 0.040%

제조방법 비교:

ANSI 표준 플랜지 탄소강 a105 사양에는 열처리 및 기계적 테스트를 검증하는 재료 테스트 인증서가 필요합니다. 단조 구조는 주조 부품에 내재된 내부 다공성 위험을 제거하여 중요한 서비스에 대한 비용 프리미엄을 정당화합니다.

5. 고압 소켓 용접: ansi 표준 플랜지 소켓 용접 3000psi

소켓 용접 플랜지는 고압 응용 분야에서 더 작은 직경의 배관(일반적으로 2인치 이하)을 수용합니다. 소켓 보어는 외부 조인트에서 필렛 용접으로 파이프 끝부분을 수용합니다.

압력 등급 동등성:

• 3000psi 소켓 용접은 대략 Class 600 이상에 해당합니다.
• 6000psi 소켓 용접은 클래스 1500에 해당합니다.
• 9000psi 소켓 용접은 클래스 2500에 해당합니다.

소구경 연결 비교:

는 ansi 표준 플랜지 소켓 용접 3000psi 사양은 나사산 연결이 주기적인 압력이나 진동으로 인해 피로 파손의 위험이 있는 기기 연결, 샘플링 포트 및 작은 도어 프로세스 라인을 다룹니다.

제조 품질 및 인증 표준

ISO 9001 및 PED 준수

품질 관리 시스템은 문서화된 절차를 통해 일관된 생산을 보장합니다.

• 최종 검사까지 밀 테스트 보고서에서 재료 추적성
• 오스테나이트화 및 정규화 사이클을 검증하는 열처리 기록
• ASME B16.5 공차표에 따른 치수 검사
• 중요한 응용 분야에 대해 정격 압력의 1.5배 압력 테스트

사내 제조 역량

Jiangyin Zhonghai Precision Machinery는 완전한 생산 통합을 유지합니다.

• 대구경 블랭크를 위한 최대 10,000톤의 단조 프레스
• 분위기 제어가 가능한 연속 열처리로
• CNC 수직 선반 가공 직경이 4미터에 이릅니다.
• 위치 공차 ±0.2mm의 볼트 구멍 패턴을 실행하는 드릴링 센터

글로벌 표준 및 맞춤 서비스

다중 표준 생산 능력

국제 표준에 따른 병렬 제조는 글로벌 프로젝트 요구 사항을 지원합니다.

• 중국 국내 프로젝트에 대한 GB 표준
• 북미 및 중동 시장을 위한 ASME/ASTM
• 일본 및 동남아시아 고객을 위한 JIS 사양
• 유럽 경제 지역 준수를 위한 EN/DIN 표준

비표준 및 엔지니어링 솔루션

도면 기반 제조는 특별한 요구 사항을 수용합니다.

• 미터 런 섹션이 있는 오리피스 플랜지
• 용기 쉘 연결을 위한 긴 용접 넥
• 무게와 볼트 하중을 줄이는 컴팩트한 플랜지

자주 묻는 질문

클래스 150과 클래스 300 플랜지 사이에 어떤 볼트 원 직경 차이가 있습니까?

6인치 공칭 플랜지의 경우 클래스 150은 22.2mm 직경의 볼트 8개로 241.3mm 볼트 원 직경을 지정합니다. 클래스 300은 직경 25.4mm의 볼트 12개로 구성된 269.9mm 볼트 원을 지정합니다. 더 큰 볼트 원과 증가된 볼트 수는 높은 압력 등급에 대한 더 높은 개스킷 압축 요구 사항을 수용합니다. 기존 클래스 150 플랜지는 외경 및 두께가 부족하여 추가 구멍을 뚫어 클래스 300으로 업그레이드할 수 없습니다.

저온 응용 분야에서 A105 및 A350 LF2 재료를 어떻게 비교합니까?

ASTM A105 샤르피 V-노치 충격 테스트는 최소 -29°C에서 인증됩니다. ASTM A350 등급 LF2는 등급에 따라 -46°C 또는 -59°C의 충격 요구 사항을 지정합니다. LF2 등급은 15-25% 더 비싸지만 냉장 서비스 및 북부 기후 노출에 필요한 견고성을 제공합니다. A105 ansi 표준 플랜지 탄소강 a105 사양에 따라 -29°C 미만에서는 취성 파손이 발생할 위험이 있습니다.

슬립온 플랜지가 안전하게 처리할 수 있는 최대 압력은 얼마입니까?

클래스 150 슬립온 플랜지는 주변 온도에서 285psi까지 올라가지만 용접 넥 설계보다 응력 집중 계수가 2.5배 더 높습니다. 실제 적용 제한으로 인해 주기적 서비스에서 슬립온 플랜지가 150-200psi로 감소되는 경우가 많습니다. 는 ansi 표준 플랜지 150lb 슬립온 구성은 정적이며 충격이 없는 애플리케이션에만 적합합니다.

돌출면과 링형 조인트 밀봉 성능은 어떻게 다릅니까?

돌출된 면 플랜지는 넓은 접촉 영역에 걸쳐 편평하거나 나선형으로 감긴 개스킷을 압축하여 적당한 표면 마감 변화를 허용합니다. 링형 조인트는 정밀한 홈 가공(±0.05mm)이 필요하며 소성 변형을 통해 밀봉이 이루어지는 금속 간 접촉이 필요합니다. RTJ 연결은 기존 개스킷이 작동하지 않는 10,000psi를 초과하는 압력과 500°C 이상의 온도를 견딥니다. 돌출면 연결은 가공 비용이 낮고 개스킷 교체가 간편하기 때문에 일반 공정 배관에서 주로 사용됩니다.

최소 주문 수량과 샘플 정책은 무엇입니까?

표준 카탈로그 플랜지는 유지 관리 요구 사항에 따라 단일 부품 주문을 지원합니다. 맞춤형 단조품에는 히트 로트 추적성을 위해 최소 재료 수량 500kg이 필요합니다. 자격 테스트를 위한 샘플 플랜지는 구매가 필요합니다. 추가 비용 없이 치수 보고서와 재료 인증서가 표준 배송과 함께 제공됩니다. Jiangyin Zhonghai Precision Machinery는 신속한 배송을 위해 일반적인 크기의 재고를 유지합니다.

결론

적절한 선택 ANSI 표준 플랜지 압력-온도 조건, 배관 역학 및 재료 환경에 대한 분석이 필요합니다. 지정 여부 ansi 표준 플랜지 150lb 슬립온 경제를 위해, ANSI 표준 플랜지 용접 넥 일정 40 피로 저항을 위해, ANSI 표준 플랜지 블라인드 돌출면 격리를 위해, ansi 표준 플랜지 탄소강 a105 표준 서비스의 경우 또는 ansi 표준 플랜지 소켓 용접 3000psi 고압 소구경의 경우 기술 사양에 따라 시스템 무결성이 결정됩니다.

Jiangyin Zhonghai Precision Machinery Co., Ltd.는 단조부터 최종 검사까지 통합 제조를 제공하여 인증된 품질과 직경 4미터에 이르는 치수 능력을 갖춘 글로벌 에너지 및 공정 산업을 지원합니다.

참고자료

• 미국 기계공학회, ASME B16.5-2020, 파이프 플랜지 및 플랜지 피팅: NPS 1/2부터 NPS 24 미터법/인치 표준까지
• 미국 기계공학회, ASME B16.47-2017, 대구경 강철 플랜지: NPS 26 ~ NPS 60 미터법/인치 표준
• 미국 재료 시험 협회, ASTM A105/A105M-21, 배관용 탄소강 단조품에 대한 표준 사양
• 미국재료시험협회, ASTM A350/A350M-18, 탄소강 및 저합금강 단조품에 대한 표준 사양, 배관 부품에 대한 노치 인성 테스트 요구
• 유럽 표준화 위원회, EN 1092-1:2018, 플랜지 및 조인트 - 파이프, 밸브, 피팅 및 액세서리용 원형 플랜지, PN 지정 - 파트 1: 강철 플랜지
• 국제 표준화 기구, ISO 9001:2015, 품질 관리 시스템 - 요구 사항
